Струйный гидродинамический диспергатор, гомогенизатор, эмульгатор, смеситель
(кавитационные устройства)



кавитационные гидродинамические устройства,
серии TRGA


  Тип оборудования
Основные характеристики
Технические особенности
Назначение
1

Гомогенизатор серии TRGA-3G
для тяжелых вязких сред

Размер
от – 0.4*0.12*0.12 м.
до - 1.0*0.35*0.35 м

Вес
от 9 кг.
до 120 кг

Дисперсность по ВМЭ
от 0.5 мкм
до 10 мкм

Диспесность

– 4-5 мкм.
Время стабильности ВМЭ – 8 мес.
Энергоемкость – нет
(от штатного насоса)
Производительность – 10 – 50 тонн\час.
Принцип работы – струйный, пассивный гомогенизатор
Дополнительное оборудование – нет,
Регулировка механическая
Рабочая температура – 40 – 150 С.
Рабочее давление – 2-16 атм.
Срок изготовления – 25 дней.
Гарантия – 1-2 года

При установке с дополнительным нагнетательным насосом легко настраивается на разные типы насосов и режимы обработки


2

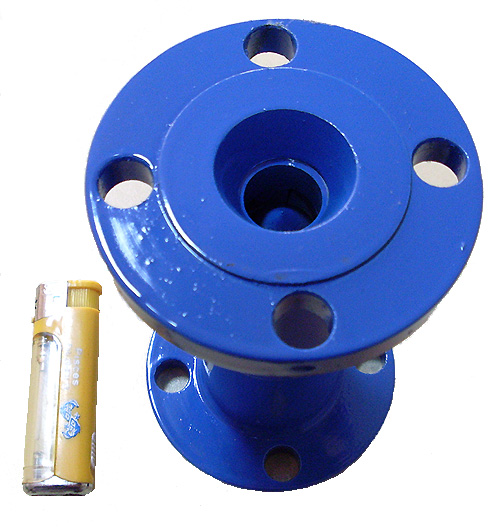

Гомогенизатор серии TRGA-2G
для тяжелых вязких сред


3

Гомогенизатор серии TRGA-3G
для легких маловязких сред


4

Гомогенизатор серии TRGA-2G
для легких маловязких сред



5

Диспергатор серии TRGA-3F
6

Смеситель предварительный для вязких сред



7

Смеситель предварительный для маловязких сред

8

Аэратор водяной, для насыщения воды кислородом




Гомогенизаторы
Технические характеристики
Технические особенности
Назначение использования
струйный гомогенизатор диспергатор эмульгатор

TRGA-40

Наиболее простой в установке и обслуживании пассивный гомогенизатор.

Работает по принципу «поставил-забыл». Устанавливается на топливные (мазутные) магистрали и работает от штатного или дополнительного шестеренчатого насоса в широком диапазоне давлений и температур.

Малый вес, высокая производительность, незасоряамый, с большим ресурсом, не требующий дополнительного электропитания и практически не нагружающий штатный насос, универсальный (при замене внутренних частей) для мазута и ДТ.

Макс. содержание воды в ВМЭ – 50%.


Потеря давления на устройстве – 0.2 – 5 атм. Время стабильности водномазутной эмульсии - более 9 мес.

Универсальный регулируемый прибор для выбора режима обработки топлив (от мягкого до жесткого (кавитационный и турбулентный)).

Разрушает зольные включения в топливо повышает срок службы форсунок.

Устанавливается и регулируется слесарем минимальной квалификациию

Не применим для арессивных топлив - коксохим, биодизель

Качественное устройство для интенсификации химических процессов и процессов смешивания в жидких средах с возможностью одновременного нагрева и самостоятельного подбора режима обработки
TRGA-40

Предназначен для -

- предварительной обработки больших объемов топлива (или за минимальное время) - мазут
, водномазутные эмульсии, дизельное топливо.

- размывки осадков в емкостях, перекачки топлива из цистерн или емкостей.

- передвижных комплексов по обработке топлива. (мазут дизельное топливо)

- производства печного топлива

- для обработки мазута или иного топлива в емкостях хранения
сторуйный гидродинамический гомогенизатор эмульгатор

TRGA-10

эмульгатор гомогенизатор струйный кавитаионный ультразвуковой

TRGA-10B
TRGA-10

Размер – 0.4*0.15*0.15 м.
Вес – 12 кг.
Дисперсность ВМЭ – 4-5 мкм.
Время стабильности ВМЭ – 8 мес.
Энергоемкость – нет
(от штатного насоса)
Производительность– 4-18 тонн\час.
Принцип работы – струйный, пассивный гомогенизатор
Дополнительное оборудование – нет,
Регулировка механическая
Рабочая температура – 40 – 150 С.
Рабочее давление – 2-16 атм.
Срок изготовления – 10-12 дней.
Гарантия – 1-2 года

TRGA-10B

- более низкое рабочее давление
- меньшее потребление энергии
- меньший вес

TRGA-10

Предназначен для -

- предварительной обработки средних объемов топлива (или за минимальное время) - мазут, водномазутные эмульсии, дизельное топливо.

- перекачки топлива из цистерн или емкостей.

- передвижных комплексов по обработке топлива. (мазут дизельное топливо)

- производства печного топлива

Более дешевая версия, чем
TRGA- 40

эмульгатор гомогенизатор диспергатор

TRGA-10N
TRGA-10N

Основное отличие -
двойная широкоплосная обработка среды.
модификации под мазут и топливо.

.

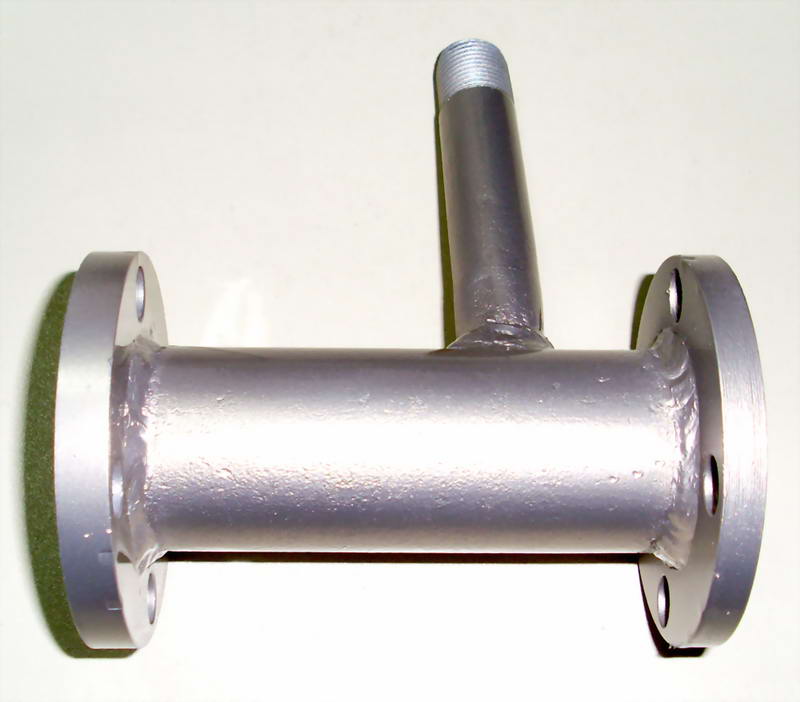

смеситель предварительный кавитационный
Смеситель предварительный, для ввода второго компонента.
Изготовливаем многокомпонентные смесители для ввода требуемого количества компонентов в основной поток. Простая, незасоряемая и надежная конструкция.

кавитационные гидродинамические устройства,
не содержащие внутренний узел для регулировки

Гомогенизаторы
и Активаторы
Технические характеристики
Технические особенности
Назначение использования


TRGA-3-60
TRGA-3-40
TRGA-3-20
TRGA-3-10
TRGA-3-4
TRGA-3-2

свободная продажа

гомогенизатор струйный гидродинамический
Размер –
от 0.12-0.09*0.09 м.

Вес – от 5 кг.
Дисперсность ВМЭ – 1-15 мкм.
Время стабильности ВМЭ – 10 мес.
Энергоемкость – нет
(от штатного насоса)

Производительность– 4 - 60 тонн/час. (разные модели)

Принцип работы – струйный, пассивный.

Дополнительное оборудование – нет,

Регулировка –нет.


Рабочая температура – 40 – 200 С.
Рабочее давление – 2-60 атм.
Срок изготовления – 15 дней.
Гарантия – 1-2 года
Пассивный жесткий гомогенизатор для предварительной
и непосредственной (перед сжиганием) обработки топлив
содержащих агресcивные растворители (коксохим, биодизель, зольное топливо, компонентов для получения биодизеля).

Отсутствуют сальники и уплотнители и вращающиеся детали, может работать на агрессивных жидкостях и коксохиме, пиролизной жидкости.

Устанавливаются -

- в линию подачи топлива или перед форсункой или для предварительной обработки топлива.
- с дополнительным нагнетательным насосом

Изготавливается по заказу на указанную производительность и тип обрабатываемой среды.

Отличия модели -
несколько узлов обработки разных типов, высокое верхнее давление (до 60 и более атмосфер) незасоряемость, приспосабливаемость к среде обработки

TRGA-3-*-*

нерегулируемый жесткий гомогенизатор для обработки тяжелых топлив или топливных смесей непосредственно перед сжиганием или предварительно в расходной емкости или емкости хранения.

Изготавливается в 2-х исполнениях -
а) гомогенизатор (эмульгатор)
б) активатор

-Повышенная степень обработки топлива.
-Инертен к агресиивным включениям.
-Максимально размалывает зольные или твердые включения.

Наилучшие применения -

- установки в линию подачи мазута, печного топлива, коксохимического мазута или перед форсункам любых котлов

- для размывки осадка в емкостях
- для снижения вязкости нефти и разбивки парафинов
- для обработки нефти на мини-НПЗ с целью снижения затрат на транспортировку и повышения выхода светлых нефтепродуктов.


*)Есть положительны опыт применения для растворения гранул и подготовке мазей, но это не наш профиль ...

TRGA-3-*** могут изготавливаться для -
- разного объема обработки (производительность в м.куб в час)

- разных жидкостей
- для эмульгирования, гомогенизации или "активирования" топлива и топливных смесей

Принцип обозначения - TRGA-3-60GD
- кавитационное устройство тип "3"
- производительность - 60 м.куб в час
- назначение - гомогенизатор
- тип жидкости - дизельное топливо
trga-3-10 гомогенизатор гидродинамический кавитационный

устройство для экономии топлива перед форсунками

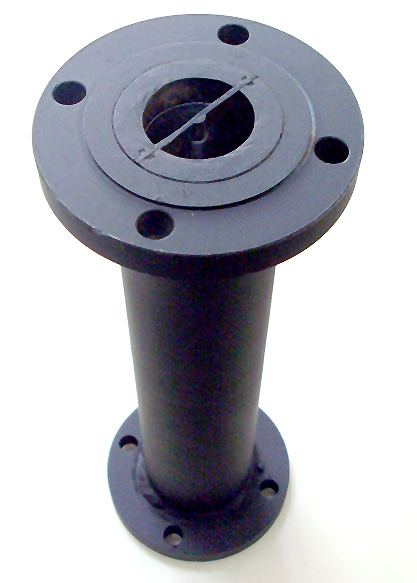

TRGA-3F-250
TRGA-3F-150
TRGA-3F-100

TRGA-3F- 60
....

TRGA-3F-1

Размеры

Длина - 0.25 - 2.5 м.
Диаметр - 0.05 - 0.4 м.
Вес – 4-250 кг.
Дисперсность ВМЭ – 5-25 мкм.

Время стабильности ВМЭ – 9 мес.

Энергоемкость – нет

Производительность– 0.3-250 тонн/час.

Принцип работы – струйный, пассивный.
Дополнительное оборудование – нет,

Регулировка –нет.


Рабочая температура – 40 – 200 С.
Рабочее давление – 2-20 атм.


Срок изготовления – 15 дней.
Гарантия – 1-2 года

В комплекте - дополнительные специальные насадки.

TRGA-3F, устройство -

-
с минимальным гидродинамическим сопротивлением

- для топлив или составов не содержащих абразивных включений

- пригодене для всех видов углеводородного топлива (включая коксохим, биодизель, пиролизное топливо)

Устройства малой, большой и оченьбольшой производительности.

Идеально подходят на генераторы, малые котлы и другое оборудование которое имеет расход топлива менее 500 литров в час и более 100 м.куб. в час и с котором можно использовать только штатный топливный или рециркуляционный насос.

Устройства большой производительности устанавливаются в магистраль подачи топлив

Устройство может содержать встроенный многокомпонентный узел для последовательного смешивания и производства топливных композиций или биодизеля.

TRGA-3F

нерегулируемый жесткий гомогенизатор для обработки незасоренных и малозасореных топлив непосредственно перед сжиганием или предварительно

Повышенная степень обработки топлива.

Инертен к агресиивным включениям.

Наилучшие применения -
- перед форсунками любых котлов
- для постоянно действующих рециркуляционных насосах на емкостях хранения топлива больших объемов
- для систем слива топлива
- для снижения вязкости нефти и разбивки парафинов в магистральных трубопроводах.
- для обработки нефти перед на НПЗ.

- для обессоливания нефти
- вместе с штатными топливными насосами на двигателях внутреннего сгорания*
- для малогабаритных активных топливных модулей* (прототип тут)
- для насадок на пистолеты АЗС*
- для активных систем активирования топлива, устанавливаемых на баках большегрузных автомобилей, локомотивов, трейлеров*
TRGA-3F-*** могут изготавливаться для -
- разного объема обработки (производительность в м.куб в час)

- разных жидкостей
- для эмульгирования, гомогенизации или "активирования" топлива и топливных смесей

Принцип обозначения - TRGA-3F-120GM
- кавитационное устройство тип "3F"
- производительность - 120 м.куб в час
- назначение - гомогенизатор
- тип жидкости - мазут
эмульгатор кавитационный
.

активатор гидродинамический топлива

TGA
ограниченная
продажа


пассивные активаторы -

находится в стадии доработки, после которой возможна только продажа лицензии на производство.

активные
микро-модули -


продажа только крупным автохозяйствам

Размеры

Длина - 0.12- 0.20м.
Диаметр - 0.05 - 0.1 м.
Вес – 0.1-0.5 кг.
Дисперсность – 8-10 мкм.
Время стабильности – 3-10 дней.
Энергоемкость – нет Производительность– 0.1-0.4 тонн/час.
Принцип работы – струйный, пассивный.
Дополнительное оборудование – нет, Регулировка –нет.
Рабочая температура –
- 40 + 90 С.
Рабочее давление – 2- 6 атм.

Работает на любых бензинах (смесевых и прямогонных), корректирует смесевые бензины, разрушает часть парафинов до углеводородного топлива, снижает плотность, вязкость температуру замерзания дизельного топлива, повышает текучесть топлива, прочищает топливную ситему.
Самый миниатюрный топливный активатор с минимальным сопротивлением, весом и производительностью.

Улучшенные качества топлива сохраняются от 3 (в жару) до 10 (в морозы) дней.

Обеспечивает легкий зимний пуск автомобиля, резкое снижение токсичности и дымности выхлопа, экономию топлива 2-8.5%, восстановление нормального расхода на некондиционных топливах с АЗС, повышает динамику и разгонные характеристики автомобиля, снижает пережег топлива при перегрузке автомобиля.

Для предварительной подготовки топлива или обработки непосредственно перед сжиганием.

Одинаково хорош, как для чистого бензина, так и для бензина с маслом или дизельного топлива.

Не магнитная, не электрическая, не каталитическая система.

Длительный срок эксплуатации, незасоряемый.
TGA

Встраивается в топливную систему двигателя внутреннего сгорания или с дополнительным автомобильным топливным насосом (как активная система) устанавливается на баке транспортного средства.

Может быть установлен на воздушное или морское транспортное средство.

Для оптимальной работы изготавливается -

- под тип топлива
- под объем ДВС
- под характер использования транспортного средства

Пригоден, для домашних топливных корректоров для индивидуального пользования. (см. ниже)


... в настоящее время НЕ продается...
TGA-C

проект,
нет в продаже

Как мы и говорили -наши активаторы самые миниатюрные и экономичные - корректор топлива, для простого индивидуально использования

А вот его аналог (присадки можете купить и долить сами)


подана заявка на патент
Только для бензина и дизельного топлива
TGA-C

корректор топлива, для индивидуально использования.

... в настоящее время НЕ продается...
.
Основные преимущества
перед роторными гомогенизаторами

сравнить на фото

Малый вес, высокая производительность, незасоряамые, с большим ресурсом, не требующие дополнительного электропитания и практически не нагружающий штатный насос. Регулируемые, и жесткие под заданный расход.

При сочетании с собственными топливными насосами (активные системы)
имеют

- меньший вес (в 3-20 раз)
- меньшее энергопотребление (в 2-5 раз)
- большую производительность (3-5 раз)
- в 2 раза больший гарантийный срок
- в 2-3 раза больший расчетный срок эксплуатации
- разные по степени жесткости режимы обработки (от турбулентной до кавитационной)
Основные преимущества перед аналогами
Меньшее гидродинамическое сопротивление чем у всех известных аналогов, меньшее энергопотребление, широта использования, меньшие цены, новые технические решения.
Общие
варианты
использования

где это установлено ?

Гомогенизаторы могут использоваться в трех вариантах
- рециркуляция, подготовка топлива, прямое сжигание

1. Рециркуляция. Мазут (бензин, дизельное топливо, керосин) из емкости насосом подается в гомогенизатор, где подвергается обработке, и закачивается обратно в емкость.

2. Подготовка топлива. Гомогенизатор устанавливается между резервуаром хранения топлива и расходным резервуаром. Топливо, нагнетаемое насосом из резервуара его хранения, обрабатывается в гомогенизаторе и по топливопроводу подается в расходный резервуар, откуда затем подается к форсункам и сжигается.

3. Прямое сжигание. Топливо из расходного резервуара поступает в гомогенизатор, подвергается кавитационной обработке и подается на форсунки. На топливопроводе, перед форсунками котла или перед генератором устанавливается перепускной клапан, через который часть обработанного топлива поступает обратно в расходный резервуар (рециркуляция).

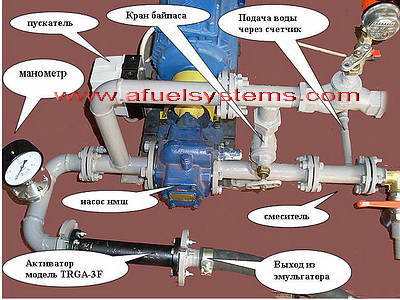

установка для водномазутных эмульсий водотопливных смесей
схема установки

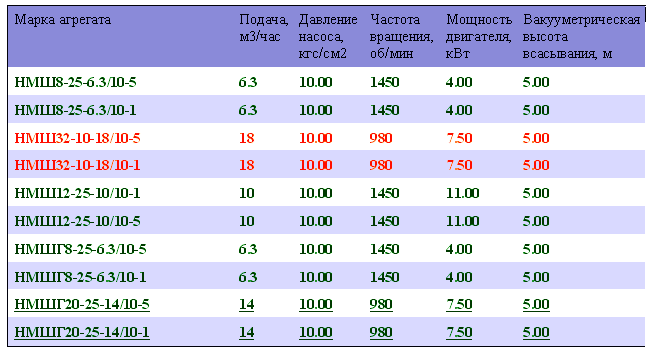

таблица подбора насосных агрегатов - прилагается к расчету оборудования

опросный лист

Общие
особенности

как мы работаем ?

TRGA предназначено для смешения различных жидких компонентов (даже не растворимых друг в друге), а также для гомогенизации жидких топлив с фактической обводненностью с целью улучшения их эксплуатационных качеств и повышения эффективности их сжигания в энергоустановках.

TRGA относится к устройствам для решения задач смешивания жидких компонентов друг в друге, диспергирования и гомогенизации компонентов, и применяется в нефтеперерабатывающей, химической и других отраслях промышленности.

При использовании комплекса технологий происходит разрушение дисперсных включений и конгломератов, а также уменьшение размера частиц дисперсной фазы до 0,1-10 мкм . TRGA обеспечивает настолько высокое качество гомогенизации обрабатываемой среды, что ее составляющие компоненты нельзя отделить друг от друга механическим путем из-за того, что (при обработке топлив с фактической обводненностью происходит тонкое диспергирование твёрдых (карбены, асфальтены), жидких и смолистых структур, содержащихся в топливе). При этом сохраняется возможность разделения составляющих химическим путем.

TRGA устанавливается непосредственно на напорном трубопроводе и не требует дополнительных источников питания.

Все гомогенизаторы не разрушают структуру топлив и все обработанное топливо остается в рамках ГОСТов СССР.
Код ВЭД - 8479820000

Все гомогенизаторы совместимы с топливными присадками и не разрушают их.

что готовое на складе ?

Возможные
модификации

Все гомогенизаторы могу быть установлены (сопряжены) на собственные насосы, образуя активные модули для обработки топлива. Качество обработки на активных модулях выше чем при использовании штатных насосов.

Энергоемкость, вес и размеры активных активных модулей в несколько раз меньше роторных аналогова производительность в несколько раз выше
а в чем разница, если коротко ?

12 ноября 2008 р., 15:27:16:

ВМ> Андрей!
ВМ> Просвети меня. Качество топливной эмульсии на больших и малых TRGA
ВМ> одинаковое?
ВМ> И насколько я понимаю они отличаются только производительностью?
ВМ> --
ВМ> Вячеслав

Отвечаю -
сначала смотрим таблицу аппаратов www.afuelsystems.com/ru/trga/models.html


TRGA-40 и TRGA-10 - регулируемые аппараты и не засоряемые. Это дает возможность устанавливать их на насосы разных производительностей, и потом устанавливать нужное давление для образования эмульсий.

Нерегулируемые устройства - TRGA-3 требуют точного подбора насоса что бы обеспечить давление на входе, для мазута например 10 атм - они проще, еще надежнее, они не имеют внутренних резиновых сальников - но плата за это - индивидуальный подбор насоса.

TRGA-3F - совершенно другая - проточная конструкция - она не только не регулируема, но и содержит потенциально засоряемые узлы - и может использовться только на читых топливах или чистых европейских мазутах, или как предфорсуночный активатор.

Наиболее интересным является ТРГА-10N - тут впервые применены три разных по типу и незасоряемых узла обработки потока - "широкополосноая" обработка среды в сочетании с возможностью регулировки режимов на практике привела к высокой степени диспергации и гомогенизации - вода в дизельном топливе не оcедала несколько дней...

trga гомогенизатор отзыв

TRGA-3 - модель 2009 года
Украина


гомогенизатор TRGA - отзыв

TRGA-3 - модель 2010 года
Африка


Примечание

эти конструкции (2007 года) - уже прошлое.

На 20 сентября 2010 мы серийно выпускаем третью модификацию TRGA-3, качество обработки топлива, превышает TRGA-10 в 2.5-3 раза. Также значительно увеличены - надежность, долговечность, качество стали, снижена скорость засоряемости на волокнистых мазутах, коксохиме, мазутах со смолистыми включениями. Мы постоянно работаем со своими клиентами и на основе их пожеланий и советов постоянно модернизируем свои гомогенизаторы.

В качестве примера - ссылки слева - гомогенизатор TRGA-3 третьего поколения, который работает более года в пункте подготовки котельных мазутных топлив - без фильтров ... За время ее работы - полностью износились первые шестеренчатые насосы, которые были заменены на иные, гомогенизатр TRGA-3 - "жив" и продолжает устойчиво работать. Эти аппараты работают на температурах до 250 градусов, давлениях (при необходимости) до 50 атм, на коксохимическом мазуте, агрессивных средах, а так же на коксохиме, снижая резмер твердых включений и обеспечивая его однородность и устойчивое горение ...

Идя путем увеличения надежности и снижения энергоемкости, с октября 2010 года мы переходим на выпуск гомогенизатора TRGA-3 четвертого поколения.

Все наши достижения в области обработки и экономии котельного топлива, сжигания обводненного мазута и коксохима.

Google
eXTReMe Tracker
Rambler's Top100
on-line-ua
МЕТА - Украина. Рейтинг сайтов
