роторный кавитационный нагреватель
(страницы истории)


Сегодня случайно наткнулся на фотографию роторного кавитационного нагревателя, на персональном сайте Сергея Беспалко, ученого, Черкасского Государственного Политехнического университета

И там же обнаружил расчет к.п.д. этого устройства 92%, который производился на месте эксплуатации этого теплогенератора.

Это было удивительно приятно...

в далеком 2002 году, я, Андрей Рубан приобрел 2 таких устройства в Молдавии, на фирме Потапова два таких теплогенератора - для гаража РЭС в г. Шпола Черкасской области и для испытательной лаборатории Киевского Политехнического Института.

роторный кавитационный теплогенератор кавитационный нагрев воды

Андрей Рубан Черкассы роторный кавитационный теплогенератор

роторный кавитационный теплогенератор кавитационный нагрев воды

Два одинаковых теплогенератора были куплены в Молдавии и доставлены в Киев. Там честно разыграли кому какой теплогенератор, один остался в КПИ, другой поехал в г. Черкассы.

Теплогенератор в КПИ проработал 30 минут
после чего начал разваливаться, но необходимые измерения на зареннее подготовленном стенде были произведены.

вместо обещанных 140% к.п.д. реально было зафиксировано 68-72 % и это включая тепло от нагревания двигателя в 15 кВт

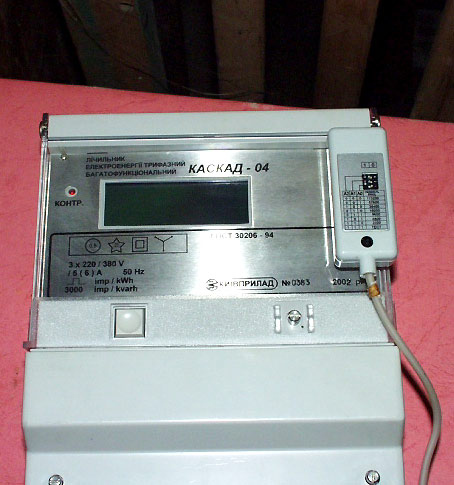

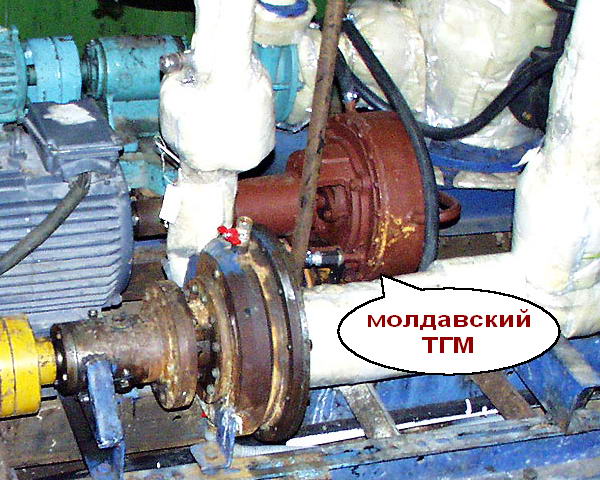

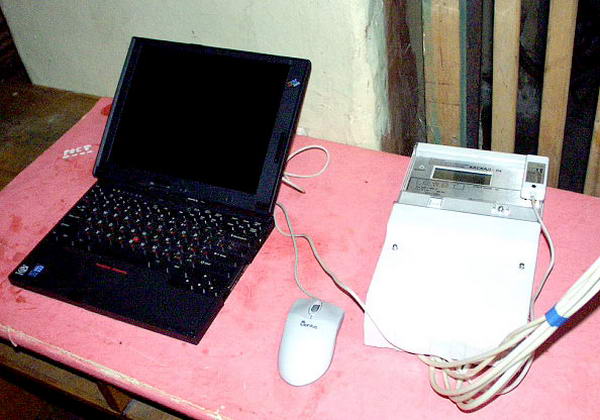

Ниже - фотографии теплогенератора в лаборатории КПИ, от 2003 года.
гомогенизатор кавитационный теплогенератор роторный испытательный стенд
кавитационный нагреватель воды отопление
лаборатория КПИ кпд роторного кавитатора
роторный кавитатор водонагреватель кпд отзыв

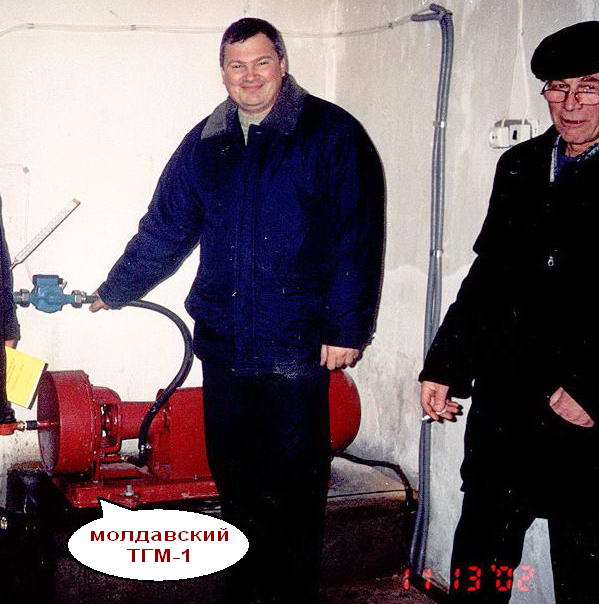

далее история молдавского теплогенератора развивалась так -
теплогенератор роторный

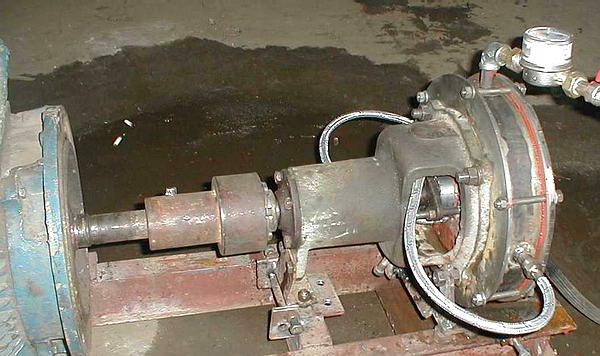

роторный теплогенератор ЮСМАР, Молдавия, 2003 год. к.п.д. 72%
ниже - его ротор - полная копия патента Григса, США
(позже, в своей книге, Фоминский назвал меня
"тупым черкасским бизнесменом покупателем")
Счастье было недолгим, теплогенератор был установлен в автомобильном гараже заказчика, сварен бак, установлена атоматика, насос и вся ситема была подключена к системе отопления. Молдавский кавитационный теплогенератор проработал 90 минут, после чего началась наростающая вибрация и течь воды из под уплотнения, которое, как выяснилось, было рассчитано на масло.

По гарантии вызвали молдавских специалистов, приехали, первый и последний раз, поправили уплотнение, выпили водки и поехали домой, про вибрацию сказали нормально.

Осталась вибрации, нагревание вала двигателя, разница температуры между входом и выходом было 11-14 градусов, протекание сальника и странные рывки при пуске...

Дважды ездил с прицепом из Черкасс в Молдавию, на ремонт, за свой счет, зимой, через Приднестровье, российских миротворцев и "веселых" молдавских таможенников...

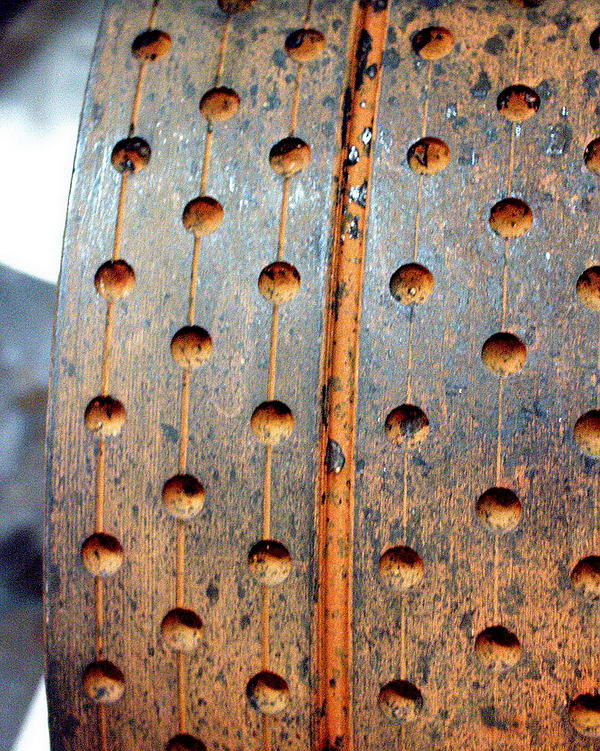

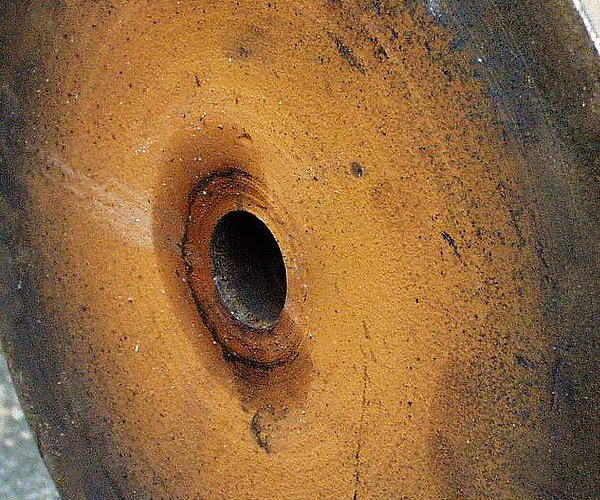

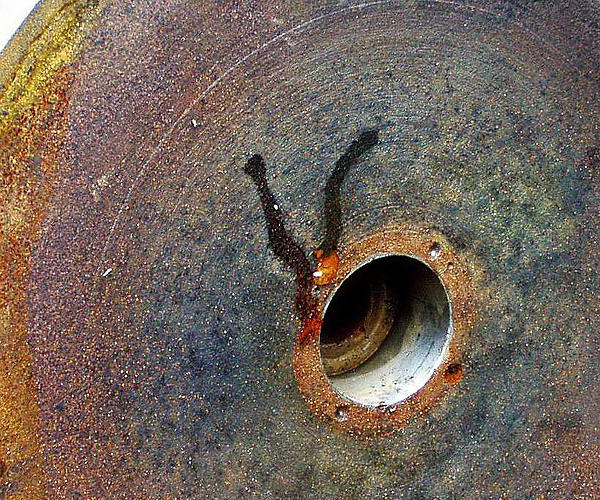

на фото ниже - качество изготовления и сварки и это для барабана, который на оси двигателя вращается 2990 оборотов в минуту с зазором 3 милиметра...

ротор теплогенератора
ротор кавитационный теплогенератор
рубан андрей теплогенератор водонагреватель роторный кавитационный
рубан андрей теплогенератор водонагреватель роторный кавитационный

после 2- поездок, с учетом моих замечаний, молдаване
собрали новый теплогенаратор - ТГМ-2,
на болтах и герметике...

за 48 часов работы он рассыпался
из за деффектов молдавских деталей и сборки.

еще одна поездка в Молдавию (третья с теплогенератором на прицепе ) не убедила меня в том, что молдавские теплогенераторы способны работать хотя бы 10 дней...

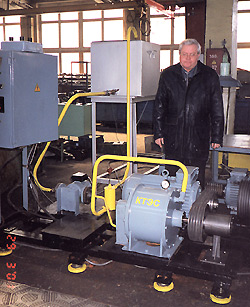

справа автор многочисленных книг о чудесных молдавских теплогенераторах Потапова - Фоминский Леонид, который, к тому времени, успел перебраться в Россию и даже получить от Клинтона - почетную награду "Знамя Бирмингема".

Шесть месяцев ушло на - разборку, изучение темы, анализ, эксперименты, изменения конструкции, устранение течи и нагревания, на поиск балансировочного стенда (который отсутствовал в Молдове) а так же на модернизацию схемы теплогенератора, и вот моя модель. Теплогенератор ТГМ-3.

Не судите строго. Я понятия не имел "что и как работает и что и как должно быть". Читал, учился, консультировался в КПИ, думал.

Результат - температура между входом и выходом увеличилась до 25 градусов, нагрев вала двигателя был устранен, вибрация - "ну почти устранена", теплогенератор проработал весь зимний сезон. Но я не мог измерить научно и бесспорно к.п.д.

И вот объективный результат, о котором я узнал через 8 лет - 92% вместо 72 % от молдавского... Но с тех пор я ненавижу роторные гомогенизаторы и могу часами рассказывать почему...

Вот такая история -


- с одной стороны - 2 "академика РАЕН", "факел бирмингема", часть кандидатской диссертации и 72 % к.п.д.

- с другой - я - простой инженер МАИ, не академик, не кандидат, не жал руку Клинтону...
но теперь, с 2006 года, я занимаюсь струйным гомогенизатором TRGA и Вы можете быть уверены, что он лучший.


фоминский черкассы
Фоминский -
академик РАЕН

потапов юсмар молдова москва
Потапов -
академик РАЕН
рубан андрей теплогенератор водонагреватель роторный кавитационный рубана

роторный теплогенератор кпд 92%
кавитационный водонагреватель рубана

роторный теплогенератор кпд 92%
автоматика управления роторным водонагревателем
кпд роторного кавитационного нагревателя рубана

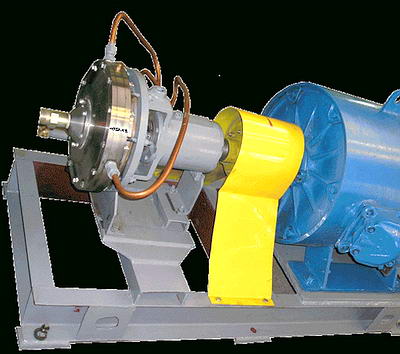

Днями прислали теплогенератор фирмы АКОЙЛ (Ижевск, это бывшая фирма Потапова, которая известна тем что выпускала вечные двигатели - http://www.energy-saving-technology.com/page-ru/blask-bill/black-list-ru.html ), посмотрим параметры - мощность ЭД 75 кВт тепловая мощность 65 кВт (трудно поверить конечно после вечных двигателей но все же ) - к.п.д. 86%, всего 86 процентов ... - у меня - 92%.

Возникает вопрос - а зачем огород городить, когда к.п.д. ТЭНа - 96%, а к.п.д. некоторых вихревых водонагревателей - так же 92%, но вероятно это кому то надо ...

водонагреватель АКОЙЛ отзыв
водонагреватель АКОЙЛ отзыв
Справа мой водонагреватель, узнаете заимствование подвода воды ( по трубкам для охлаждения ) на вал двигателя ? но и это не все ... почитаем патент Кочурова - преемника Потапова и автора конструкции

(21), (22) Заявка: 2005125120/06, 08.08.2005
(43) Дата публикации заявки: 20.02.2007
Адрес для переписки: 426008, г.Ижевск, а/я 2023, Л.И. Калашниковой
(71) Заявитель(и): Общество с ограниченной ответственностью "АКОЙЛ" (RU)
(72) Автор(ы): Кочуров Александр Геннадьевич (RU), Шалагин Михаил Николаевич (RU)
(54) ТЕПЛОГЕНЕРАТОР
(57) Формула изобретения
1. Теплогенератор приводной кавитационный, содержащий корпус с входным и выходным патрубками, ступенчатые крышки и ротор, с выполненными на поверхности ступеней выемками, приводной вал, отличающийся тем, что корпус теплогенератора снабжен отводным каналом, ступенчатый ротор выполнен с кольцевой полостью, при этом ступени крышек и ротора наклонены относительно горизонтальной оси приводного вала, дно выемок выполнено приближенным к полусфере, причем выемки соединены между собой канавками.
роторный водонагреватель Рубан
а теперь посмотрите одну из конструкций моего ротора от 2003 года, которая была показана потаповцам ... а затем открыто опубликована - узнаете патентную формулу Кочурова или АКОЙЛА ?

"дно выемок выполнено приближенным к полусфере, причем выемки соединены между собой канавками."

на самом деле, полусфера не верное решение, точнее не оптимальное, именно потому

- разница температур между входом и выходом на аппаратх АКОЙЛ - 20-25 градусов за проход на тяжелых вязких средах


- разница температур между входом и выходом на "теплогенераторе Рубана" - 25-27 градусов за проход, но по воде... а это сложнее, так как меньше вязкость

- к.п.д. - АКОЙЛ- 86%, Рубан - 92%



Я не делаю водонагреваетели, ни роторные ни другие, мотивов конкуренции нет - просто мысли вслух ...

Первые гомогенизаторы TRGA - тоже сильно грели - http://www.afuelsystems.com/ru/trga/otziv-dn.html - но это паразитный эффект и мы с ним боремся ...


Рубан Черкассы теплогенератор отзыв конструкция
Все фото, кроме двух с сайта http://www.thermalengineering.ck.ua/en/heat-generator/ принадлежат мне и публикуются впервые.
P.S.

1. Факел Бирмингема — города в штате Алабама — мнимая международная награда, которую в 90-х годах получили тысячи российских предприятий. Согласно статье Валерия Павлова, опубликованной в журнале «Коммерсант-Деньги», премия вручалась всем предприятиям с формулировкой «За выживание в сложных экономических условиях», так как гордиться в то время было нечем[1].

По некоторым данным организаторы брали за вручение премии около 10 тысяч долларов. Одним из первых получателей этой липовой награды стал Виктор Черномырдин. Правда, организаторы использовали этот факт для рекламы и с Черномырдина денег не взяли.

Еще один лауреат Международной премии «Факел Бирмингема» и высшей награды ММС «Звезда Вернадского», заслуженный изобретатель, доктор технических наук, профессор, академик РАЕН Ю.С. Потапов. Его вихревые теплогенераторы ЮСМАР запатентованы в России (патент № 2045715), США и других странах. КПД теплогенераторов составлял вначале 120%, а затем возрос до 200–400% и выше.

2. Полезная информация - тут был антирейтинг молдавских ученых - убрали ....

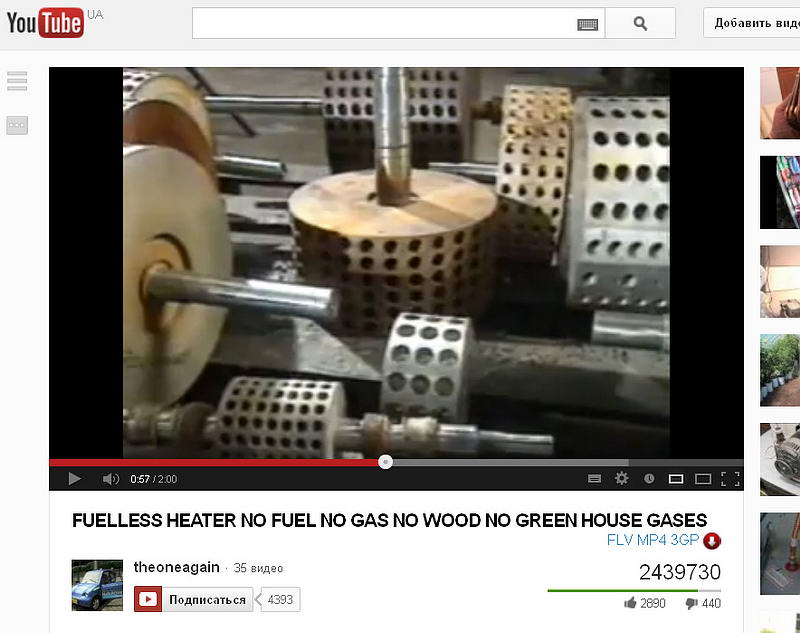

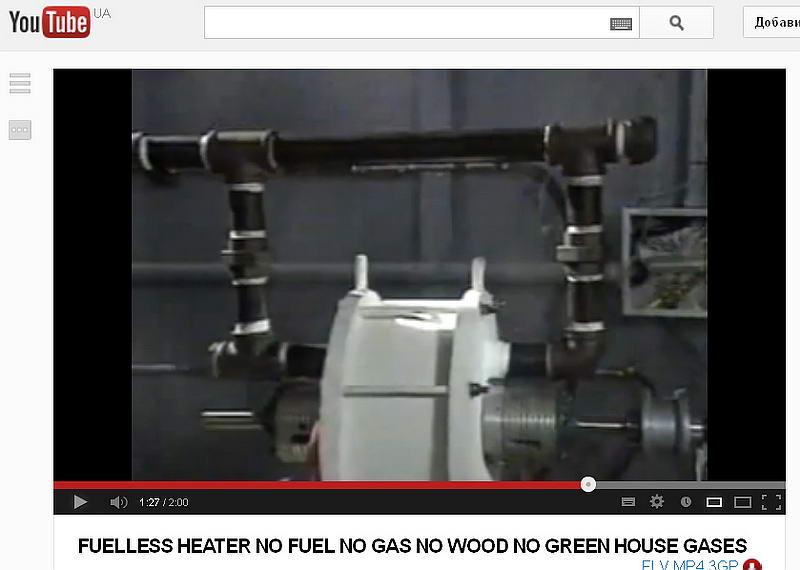

а вот "новое американское открытие" от 2012 года - "роторный теплогенератор" с к.п.д.более 100% - узнаете ?
роторный теплогенератор конструкция rotary heatgenerator  design
роторный теплогенератор конструкция rotary heatgenerator  design
роторный теплогенератор конструкция rotary heatgenerator  design

А вот аналогичная "группа товарищей" из Харькова приведем ее полный состав

Глотов Євген Олександрович, вул. Артема, 37, кв. 12, м. Харків, 61078 (UA),
Здоровенко Володимир Ілліч, пр. Героїв Сталінграда, 148-в, кв. 7, м. Харків, 61096 (UA),
Слободянюк Андрій Андрійович, пр. Полтавський шлях, 127, смт Песочин, Харківський р-н, Харківська обл., 62448 (UA) Теплогенератор РТГА сайт http://www.supergenerator.info/

Цитата : Благодаря компактности и лёгкости монтажа РТГА 37 может быть задействован как в системах воздушного, так и радиаторного, а также внутреннего отопления не только офисов, но и предприятий, о чем свидетельствует его успешная эксплуатация на предприятиях Харькова и Болгарии (Златоград). РТГА управляется автоматически, пожаро- и взрывобезопасен и не имеет вредных выбросов в атмосферу.
РТГА 37 оснащен электродвигателем на 50Гц при 380В. Он окупается уже за первый отопительный сезон и позволяет добиться экономии на отоплении до 400%. При этом затраты на его обслуживание на 70% меньше, чем в обычных системах отопления.

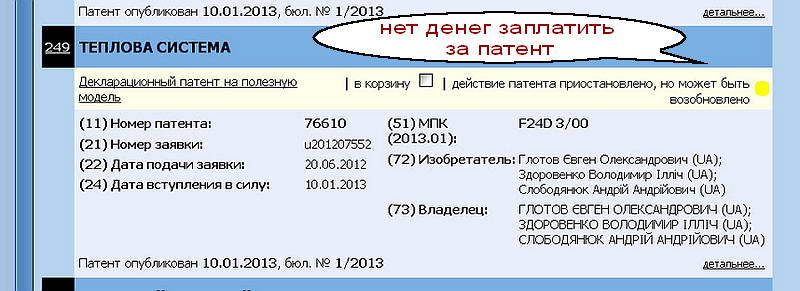

Смотрим на патент - он даже не оплачивается. патент 76610 на полезную модель - т.е. новизна и заявленные результаты никем не проверены и на совести авторов. В библиографии - тот же Фоминский, друг Потапова...

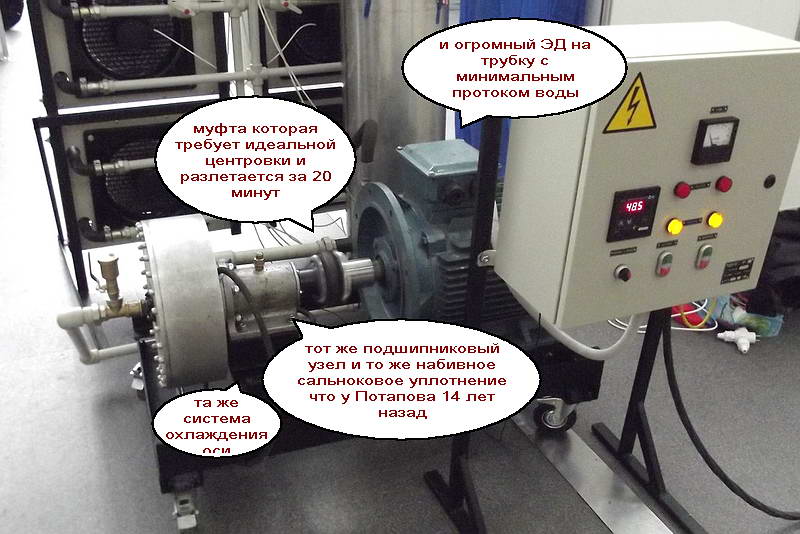

Смотрим на Фото - ба !!! - те же системы - тот же древний убитый подшипник с набивкой из которого вечно течет и та же убитая муфта ... но называется РТГА - роторный тепловой нагреватель !
( не хотите прочитать мнение к.т.н. Осипенко (НПО ТЕКМАШ Херсон), которые выпустили несколько 1000 теплогенераторов, правда с к.п.д. 92%, но которые работают годами не выключаясь ?).

И наконец сегодня состоялся обмен письмами и 2 телефонных разговора - первый с коммерческим директором Харьковского завода по выпуску сеялок, который заявил, что никаких испытаний теплогенератора РТГА не проводилось ( запись имеется ), а второй с директором РТГА - который заявил, что " никаких испытаний нет, они ему не нужны, он действует по законам Украины и имеет ТУ и заключение Северо-Западного отделения НАН Украины." (запись имеется). Теплогенератор РТГА стоит 300 000 гривен или 23 000 USD на 9 сентября 2014 года. ( теплогенератор Потапова стоил в 4 раза дешевле ... )

на всякий случай напомню, что заключение - это никак не сертифицированные испытания сертифицированным органом с использованием общедоступной методики и сертифицированных средств измерения ... а так же напомню, что ТУ - это производственная карта для изготовления изделия, которая никак не подтверждает никакие его эффекты. Но Харьков - уникальный город. Впервые в истории человечества там создана система с к.п.д (они пишут к.п.э.) в 400 и более %%. До вечного двигателя остался один шаг.

Один вопрос меня продолжает традиционно мучить... зачем производителям засыпать спамом директоров Украины и России ? Зайди в посольство США или РФ - и военный атташе примет изобретателя 400% чуда с распростертыми объятиями... и яхты, собственные острова, стада белых верблюдов и женщин все будет реально за 2-3 месяца ... и конечно Нобелевская премия изобретателю теплогенератора РТГА. Если конечно реальный к.п.д. ну хотя бы 110%, за большее даже подумать страшно... можно жить во дворце из золотых кирпичей...

РТГА теплогенератор анализ отзыв мошенничество описание

РТГА теплогенератор анализ отзыв мошенничество описание РТГА патент конструкция принцип роторный нагреватель Харьков


Есть и другие герои таких конструкций ... а что же наш старый друг мошенник Потапов и его фирма акойл -
http://www.akoil.ru ? ( теперь это фирма http://vinteplo.ru - директор - тот же Кочуров )

Сначала посмотрим старую страницу о Потапове правда там я не опубликовал истории как АКОЙЛ продавала вечные двигатели итальянцам (цена 20 000 евро но не работал ни одной минуты ... при необходимости скайп покупателя предоставлю, его имя Лоренцо Ластелла, Италия Венеция) и ответы на жалобу итальянцев ... а так же теплогенераторы с к.п.д. 150 - 200%, но то, что видим теперь так же интересно.

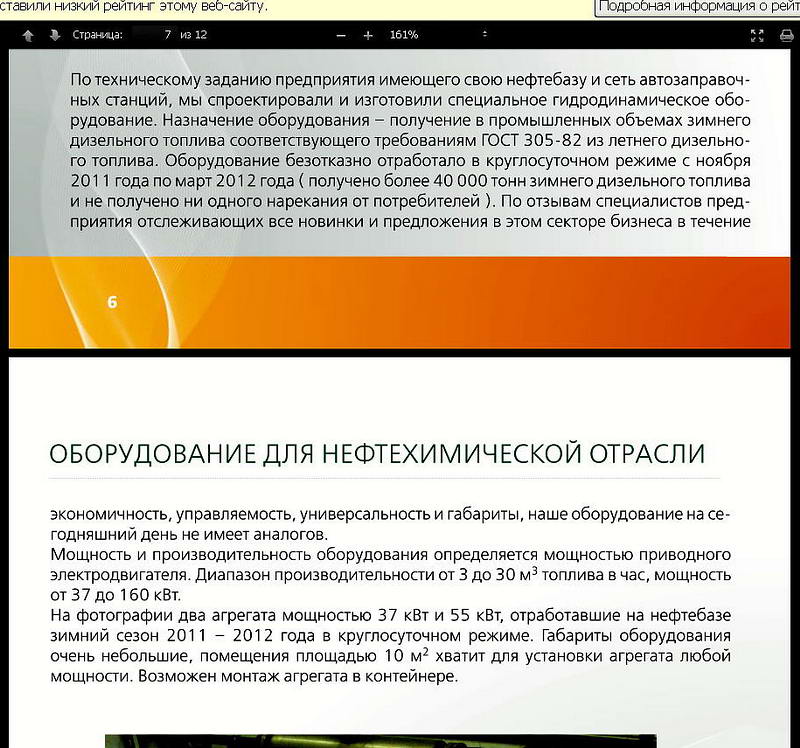

Начнем с их презентации (сохранена полностью) - гомогенизатор с производительностью 3 - 30 м.куб в час имеет привод 37 - 160 кВт.


Вы думаете Акойл ошибся ? Посмотрим их "самое современное оборудование" ниже - они продолжают плодить роторные гомогенизаторы размеров с монстров динозавров.

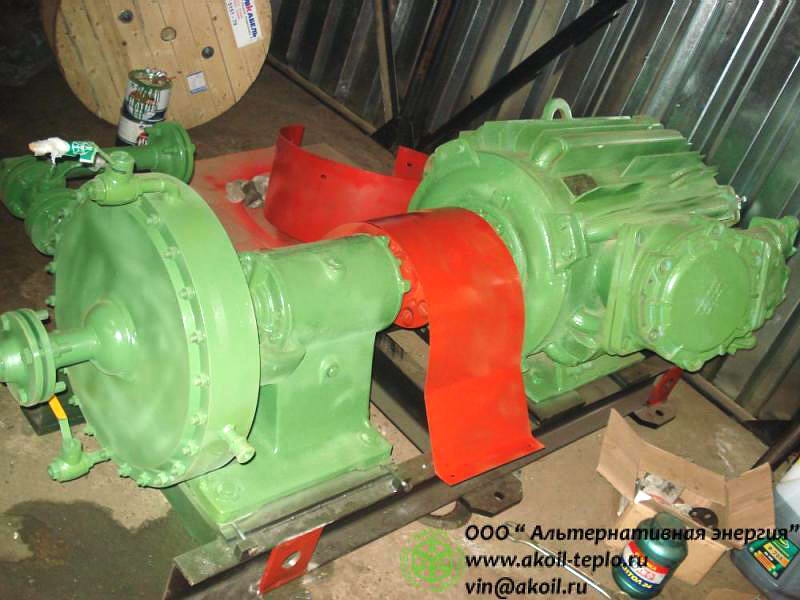

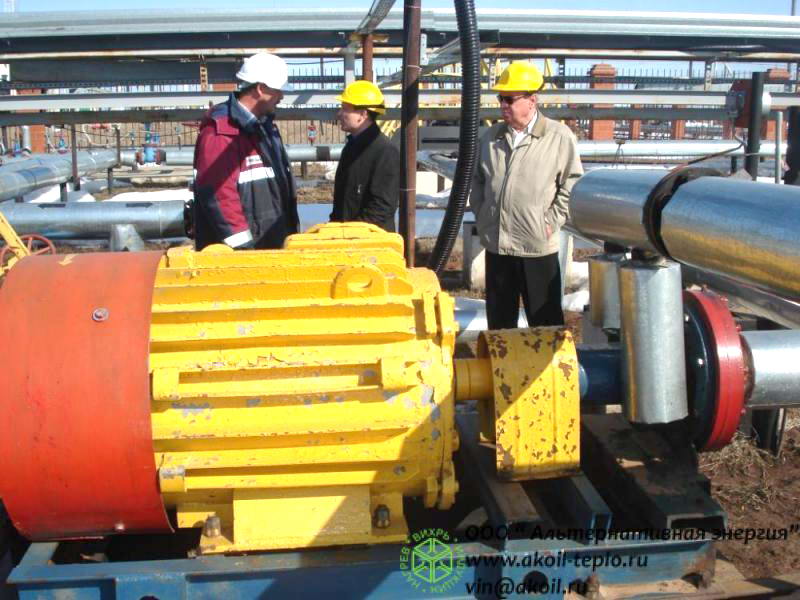

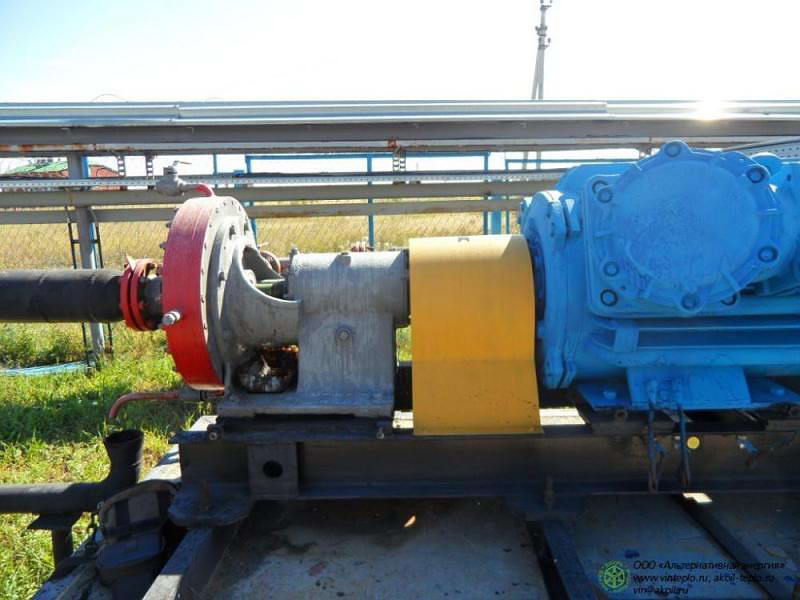

Ниже оригинальные фотографии роторных гомогенизаторов ВИН и ВТГ производство АКОЙЛ " наше оборудование не имеет аналогов ! " - ржу - немогу
аккойл кочуров отзыв

т.е. реальная производительность составила 13 тонн в час !

акойл оборудование отзыв
акойл оборудование отзыв
акойл отзыв
акойл тепло отзыв кочуров роторный теплонагреватель

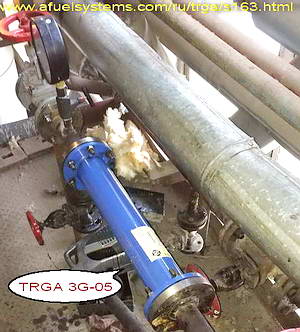

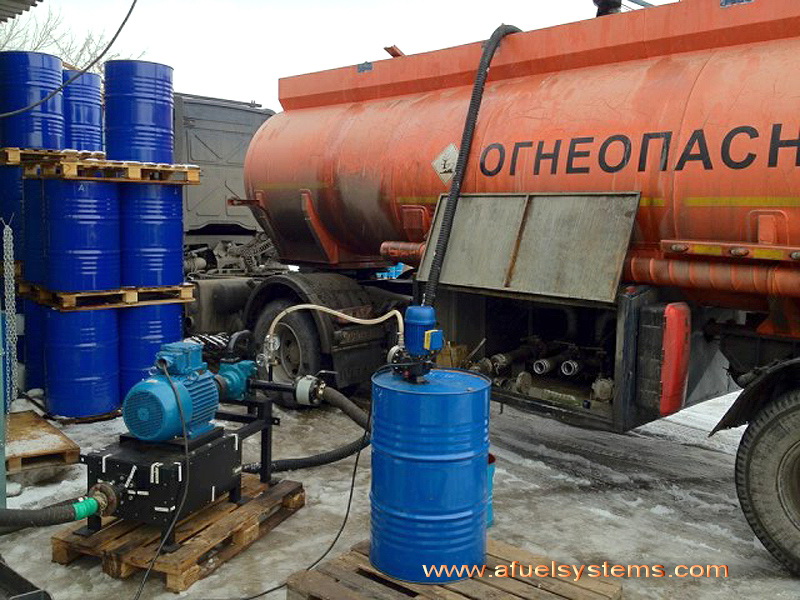

Странно что эти монстры кто то покупает ... исключительно из за размеров вероятно, но для сравнения - фото ниже - наш модуль TRGA, который собирается в Москве.

Производительность модуля 15 м.куб в час, мощность привода 7.5 кВт...


Это не просто разница в техническом уровне - это разница в философии бизнеса, образовании, культуре - люди которые продавали водонагреватели с к.п.д. 200% в 2000 году за 13 лет не ушли никуда в техническом смысле ... и продолжают плодить монстров, в то время как чертежи аналогичных роторных устройств свободно продаются ...

все фото взяты с сайта http://vinteplo.ru

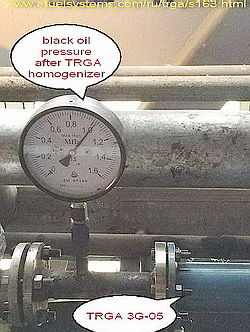

и вот еще один поворот - http://www.afuelsystems.com/ru/trga/s165.html
снимки с тепловизора гомогенизатора TRGA и интересные расчеты...
нагревание в потоке 6000 литров мазута в час на 11 градусов и рассеивание энергии в корпусе ...
все формулы приведены, продолжаю ждать комментарии.
