Введение

1. Я всегда знал что наш конструктор - талантливый человек, но никогда не думал, что настолько...
2. На всех фотографиях с тепловизора - ретушированы только внутренние элементы гомогенизатора, все остальное - даты, цвета, температуры и так далее - оставлены без изменений. Все фотографии имеются в наличии в максимальном оригинальном разрешении.
3. Я предлагаю всем желающим высказаться по теме приведенного ниже текста. Ваше обоснованное мнение будет принято и опубликовано на этой странице. Я предлагаю полученные фотографии, показываю формулы и сравнения. Я понимаю, что вечных двигателей нет, но не могу найти ошибку самостоятельно.

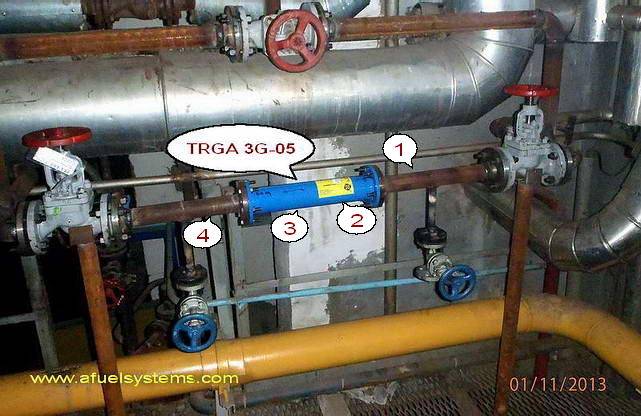

19.12.2013 года включен в работу первый из трех гомогенизаторов серии TRGA в одесской области - TRGA-3G-05, который установлен в линии подачи топлива сразу на 2 котла с часовым потреблением топлива 1 тонна в час. ( предыдущая информация - обследование площадки, монтаж и работа) .


Вопрос 0 - что общего между гомогенизаторм TRGA и патроном от пистолета Макаров, калибр 9 мм. ?

Основные параметры :
Топливо - мазут М100. Напорный насос - НМШ 8-25-6.3/25-5, производительность 6.3 м. куб. в час, максимальное давление 25 бар, рабочее давление в момент измерения 12 бар, электродвигатель = 7.5 кВт. Температура мазута на входе в гомогенизатор = 102 градуса Цельсия, температура мазута в середине гомогенизатора максимальная = 113 градусов Цельсия, минимальная = 109 градусов Цельсия, температура мазута на выходе из гомогенизатора = 109 градусов Цельсия.
Потеря давления на гомогенизаторе не более 2.5 бара. Очевидный факт.

Вопрос 1 - какое количество энергии необходимо для того, что бы нагреть мазут, в потоке, с производительностью шестеренчатого насоса 6.3 м.куб. в час ( примем реальный проток = 6 м.куб в час ) на 1 градус и на 7 и 11 градусов Цельсия ?

Вопрос 2 - какое количество энергии рассеивается внутри гомогенизатора ? ( т.е. затрачивается на обработку топлива - дробление механических примесей, частиц асфальтенов, суспензий, создание эмульсии и возможного разрыва длинных углеводородных молекул ).

Вопрос 3 - откуда береться эта энергия ?

4

3

2

1

1. Удельная теплота нагревания мазута М100 ( Т=102 град. Цельсия) Ct= 1738 + 2,5*T, Джоуль/кг/град = 1738+2.5*102= 1993

2. M ( 6 м.куб мазута ) = 5 400 кг.
( при плотности 0.9)

3. Формула расчета энергии W*t*3600*1000 = M*Ct*dT, где :

W - мощность, kW. (киловатт = 1000 ватт = 1000 Джоуль/сек)
t - время в часах ( 1 час = 3600 секунд )
M - вес в кг = 5400 кг.
Ct - удельная теплоемкость = 1993 Джоуль/кг/град.
dT - разница температуры. град. Цельсия.

Произведем расчет - сколько необходимо энергии для того что бы нагреть в потоке 6 м. куб. мазута на 1 градус в час, при начальной температуре мазута 102 градуса.

W= ( M * Ct * dT ) / ( t * 3600 * 1000) или
W= (5400 * 1993 * 1) / ( 1 * 3600 * 1000) = 2.989 кВт.

а) Если разница температур ( вход и выход из гомогенизатора ) = 109-102 = 7 градусов, то
требуемая энергия при нагревании 6 м.куб. мазута в час на 7 градусов = 20.926 кВт.

б) Если разница температур ( вход и максимальная температура внутри гомогенизатора ) = 113-102 = 11 градусов, то
требуемая энергия при нагревании 6 м.куб. мазута в час на 11 градусов = 32.879 кВт.

с) Если разница температур ( внутренняя максимальная - внутренняя минимальная температура внутри гомогенизатора ) = 113-109 = 4 градусов, то
рассеиваемая энерги при остывании 6 м.куб. мазута в час на 4 градусов = 11.956 кВт.

Ремарка :

TRGA - пассивное устройство, которое работает от энергии напорного насоса... в классической физике, во всяком случае...

Напорный насос не может вырабатывать больше энергии, чем потребляет физически и в соответствии с его техническим паспортом. Если нагрузка на напорный шестеренчатый насос растет, то увеличивается его потребляемая энергия из сети. При длительном аномальном увеличении потребляемой энергии - нагревается обмотка статора, срабатывает тепловая защита и насос отключается. При пуске, электродвигатель может потреблять 10-ти кратный ток, однако этот режим исключительно кратковременный и недоступен для работы в течении суток, недель и месяцев непрерывно... Как в течении недель и месяцев работают гомогенизаторы TRGA в тандеме с напорным насосом...

Напоминаю - мощность напорного насоса = 7.5 кВт. и этот насос работает нормально и без перегрева более недели с момента пуска в Одессе, равно как годами работают напорные насосы с нашими гомогенизаторами TRGA...

Ответ 1 - Для нагревания мазута, которое объективно зафиксировано на фото, требуется 20.926 кВт, при этом полный энергетический скачок внутри гомогенизатора требует 32.879 кВт,

Ответ 2
- в это же самое время, внутри самого гомогенизатора рассеивается 11.956 кВт.

Диаметр поперечного сечения гомогенизатора TRGA в месте рассеивания энергии составляет 45 мм. или 1589 мм. кв.

Или 7.526 Ватта на мм. кв. Так ? Т.е. в гомогенизаторе TRGA рассеивается энергия с плотностью 7.526 Ватта на мм. кв..
Мы не справшиваем пока откуда она береться, но мы точно видим что она рассеивается... Много это или мало ?

Если диаметр пули пистолета Макарова 9 миллиметров, то площадь пули ПМ = 63.58 мм.кв.
При энергии 7.52 Вт. на мм. кв., энергия передаваемая пуле = 7.52 * 63.58 = 478 джоулей.

Информация :

1. Первые пули пистолета Макарова имели дульную энергию в - 300 джоулей.
2. Затем по заказу КГБ СССР были разработаны усиленные патроны ПМ, которые пробивали бронежилет с 15-20 метров, дульная энергия пули в этом патроне составляла - 485-505 джоулей.
3. Пример процессов в кавитационной каверне.

Выводы :

1. Устройства серии TRGA работают долго и надежно. (пример - установлено 10 сентября 2009 года в России, фото получены 23 ноября 2010 года, на 8 января 2014 года устройства продолжают работать)
2. Мы не можем объяснить источник внутренней энергии, которую использует гомогенизатор TRGA на воздействие на топливо ... на разрушение частиц механических примесей и асфальтенов в тяжелом топливе и на изменение фракционного состава в тяжелом и легких топливах... если Вы найдете какую либо ошибку в расчетах - будем очень благодарны - пишите.

гомогенизатор TRGA эффективность особенность конструкции
кавитация эффектр кавитации

пример процессов в
кавитационной каверне
при выстреле под водой


кавитация эффект кавитации
3. Но это огромная энергия рассеивается и это факт, она рассеивается на деструкцию механических примесей, сгустков, частиц, суспензий, деполимеризацию, изменение фракционного состава, снижение вязкости, снижение температуры замерзаня и в конце концов - на улучшение горения и экономию Вашего топлива... Ниже 2 фото.

Лабораторный фильтр после пропускания " корабельного тяжелого топлива до обработки " - видны частицы, которые полностью блокировали лабораторный фильтр.

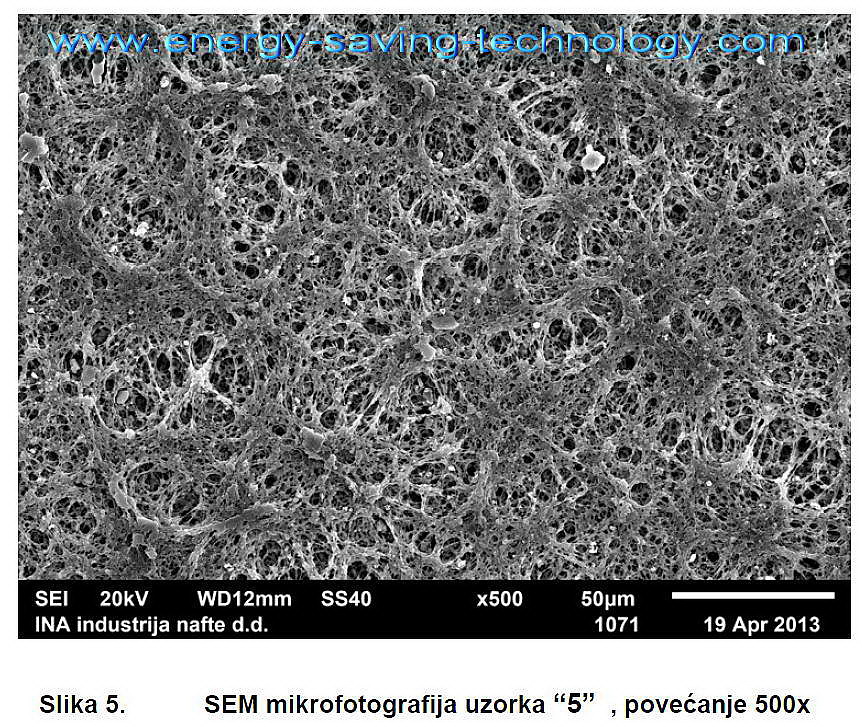

Лабораторный фильтр, после пропускания через него " корабельного тяжелого топлива после обработки на модуле TRGA " - частицы механических примесей практически отсутствуют - видна только структура самого фильтра.

Обе фотографии сделаны лабораторией концерна INA, Загреб, Хорватия и вошли в официальный отчет.

гомогенизатор TRGA результат обработки топлива - снижение механических примесей в топливе полное сгорание топлива устранение сажи засорение форсунок
гомогенизатор TRGA результат обработки топлива - снижение механических примесей в топливе полное сгорание топлива устранение сажи засорение форсунок

Фотографии предоставлены : Юношев Павел Николаевич Одесса, концен INA Хорватия.
