глушитель из масляного фильтра модернизация испытание результат конструкция

ВВЕДЕНИЕ.

Мне всегда хотелость сделать что то полезное для Армии.
Возможно, потому, что мой отец офицер. Возможно, потому что в армии, точнее на передовой, нет знакомств, взяток, " дутых " испытаний. Остается не то что работает - остатется то что работает лучше других аналогов. И это самый серьезный прктический критерий, который разрушит самолюбие, если оно у Вас есть.

Я всегда понимал, что исследования в области вооружений дорогостоящая вещь, требующая не только оборудования но и специфических условий испытаний, без которого производство даже армейского презерватива не возможно.

Фактор дающий надежду - мой специфический подход к проектированию, выбор объекта производства и успешный опыт создания гомогенизатора TRGA.

Почему гомогенизатора ? Потому что создать торпеду или БПЛА у меня нет ни опыта ни мозгов ни денег ... А что то маленькое но совершенное, типа глушитель или дульный тормоз компенсатор - можно. Это устройства малозатратные в изготовлении и тестировании. А главное используют принцип гомогенизатора - рассеять высоко энергетическое воздействие ( выстрел ) в окружающей среде. Помним что газовая струя выстрела имеет похожие характеристики со струей с высокой скоростью ... Интересная техническая задача и хороший вызов.

Не беда что глушителей и ДТК много. Люди в основном глупы и копируют конструкции друг у друга ничего не понимая в принципах их функционирования. Проверим и этот тезис.

В качестве первой учебной задачи был выбран тип газового диспергатора - глушитель. В начале, такая примитивно известная вещь, как глушитель на основе маслянного фильтра ( хотя это устройство активно использовалось спецназом СССР и используется сейчас ). С поправкой на использование стандартным патроном кал. 5.45 и 7.62. С последующим переходом к полноразмерному глушителю с тем и же стандартными ( не облегченными патронами ). " + " - дешевизна производства. " - " фактор - ресурс.

Ниже публикуется часть отчета ... Следите за логикой. это интересно.
1. Отчет. Введение.

Устройства для подавления звука выстрела насчитывают сотни конструкций. Часть из них предназначена для стрельбы дозвуковыми патронами, большая часть сложны и дороги в изготовлении.

Практика боевых действий в районах с ослабленным снабжением и промышленностью, показывает эффективность « экзотических » устройств разного назначения, которые сочетают определенную эффективность в заданном направлении с простотой и дешевизной их изготовления.

Одним из таких устройств является « глушитель » или звуковой модератор – средство для снижения максимального уровня звука при выстреле из АК на основе переходника и масляного автомобильного фильтра.


Такие изделия показали свою эффективность в разных странах и промышленно выпускаются в Украине частными фирмами без какой либо переделки.
http://barton.com.ua/tuning/glushitel-akm-aks-ak74.html
http://youtu.be/xNv-lzimzq8

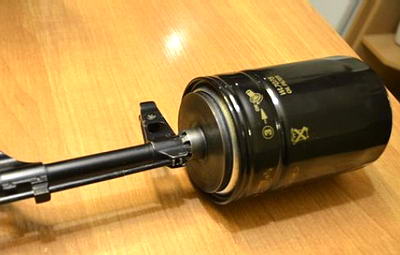

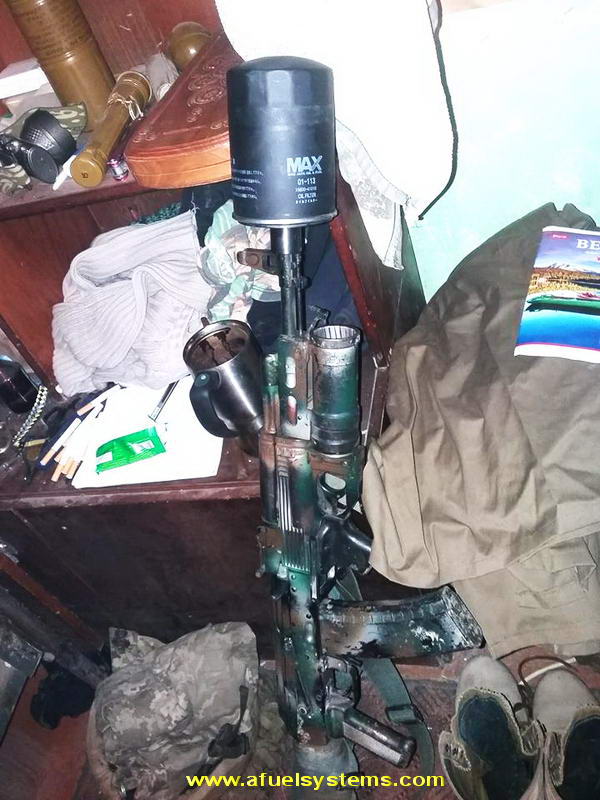

глушитель из масляного фильтра модернизация испытание результат конструкция
глушитель из масляного фильтра модернизация испытание результат конструкция
Это устройства, возможно модернизировать в таких направлениях

1. Улучшить качество их работы – обеспечить более глубокое подавление шума.
2. Удешевить их конструкцию.
3. Увеличить ресурс самого фильтра.
4. Обеспечить возможность использования этого устройства без фильтра в качестве пламегасителя или компенсатора.

Все поставленные задачи были решены.

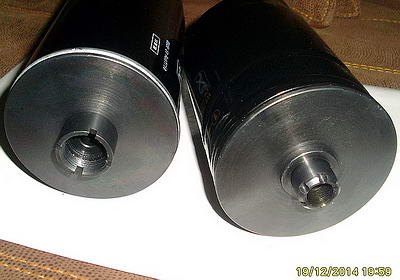

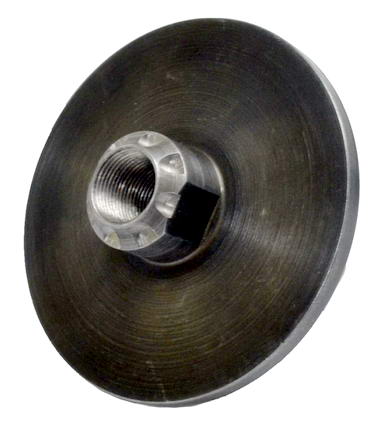

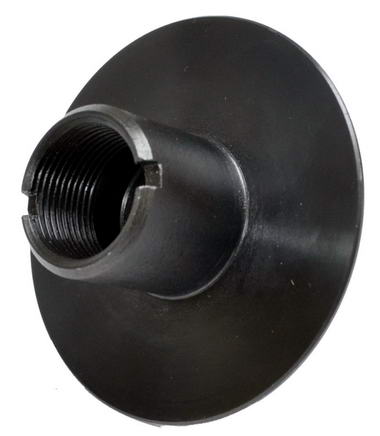

Были изготовлены 2 новых переходника ( калибр 5.45 и 7.62 ) под дешевый масляный фильтр немецкого производства, который является наиболее долговечным.

глушитель из масляного фильтра модернизация испытание результат конструкция
глушитель из масляного фильтра модернизация испытание результат конструкция

Первые испытания были проведены в тире МВД по Черкасской области. Они показали
- существенное снижение звукового давления при выстреле из АК калибра 5.45
- некоторое снижение из АК калибра 7.62.
Без фильтра был отмечен эффект гашения пламени выстрела.

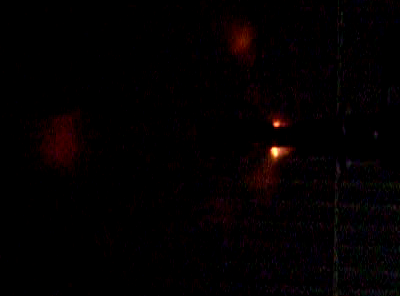

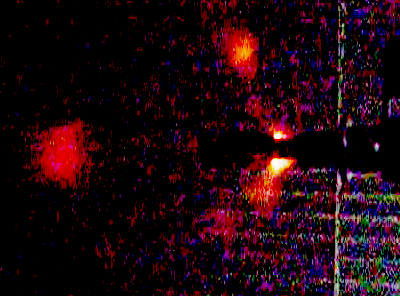

Фото слева. Засветка выхлопа при снятом корпусе фильтра (фото - как есть) (только насадка) верхнее пятно и периферия – блики от бокового экрана.
Фото справа. с цветовой корректировкой ( контроль распределения выхлопа)

глушитель из масляного фильтра модернизация испытание результат конструкция
глушитель из масляного фильтра модернизация испытание результат конструкция

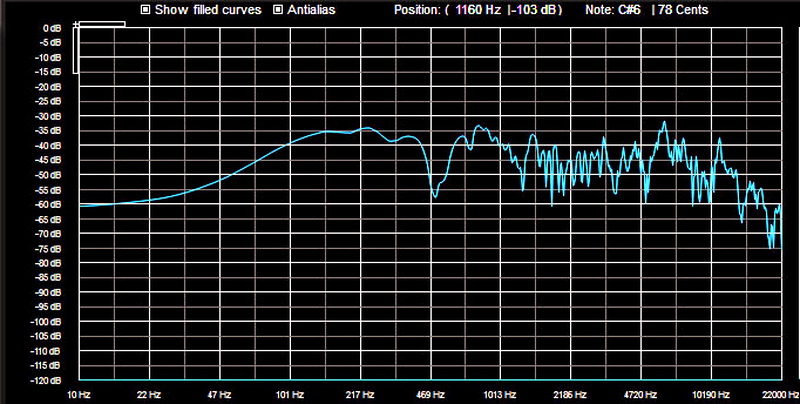

глушитель для автомата диаграмма звука

глушитель для автомата диаграмма звука
Вторые испытания были организованы и проведены на полигоне Н. Г. Украины и МВД Украины.

Использовалась профессиональная аппаратура для записи и анализа звука.

Точка измерения находилась в 10 метра левее, от позиции стрелка.

Патрон стандартный.
Калибр 5.45 и 7.62

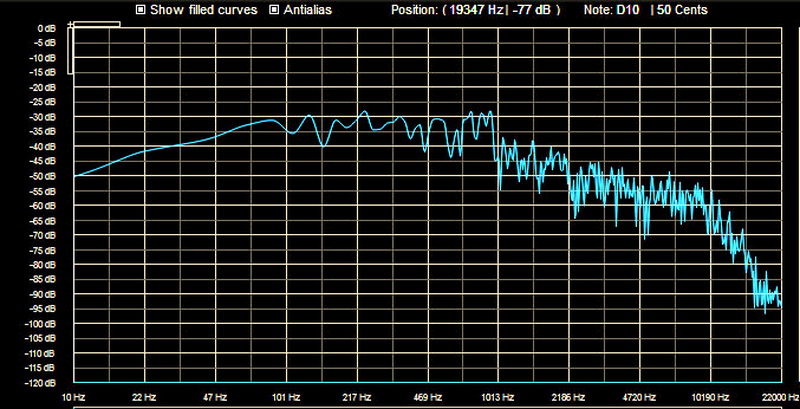

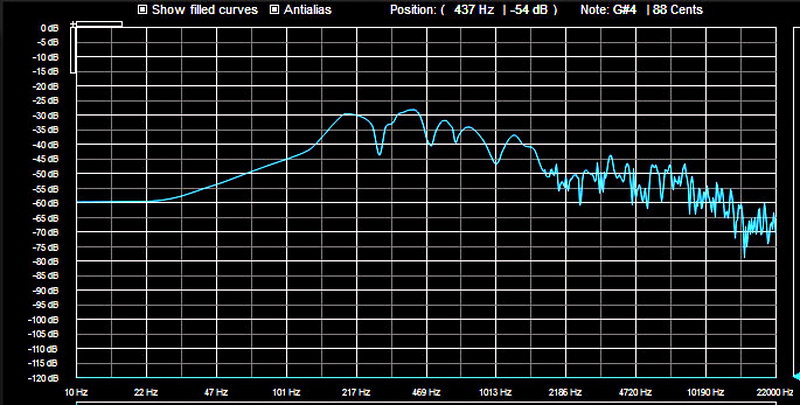

Слева - калибр 5.45 Результаты однократного выстрела.

Сверху - без глушителя.

Снизу - с глушителем.

Расшифровка полученных данных

В области частот ниже 1000 Гц наблюдается падение уровня громкости (6-8 дБ).
В области низкой средины - 400-800 Гц (так называемое "Тело звука" - хлопок) наблюдается значительное падение уровня громкости 18-36 дБ.
В области ниже 100 Гц - низкая составляющая (основа звука) - падение - 10-12 дБ.
В области от 1000 до 2200 гЦ - значительных изменений не наблюдается.

Начиная с 2200 гЦ имеются подъемы в некоторых областях на 6-18 дБ - это может означать появление характерного "свиста" или треска. Характер звука стал менее мощным, но более сосредоточенным и резким, более слышимым вблизи.

Примечание - позднее, причина подсвистывания была установлена и устранена.

глушитель для автомата диаграмма звука

глушитель для автомата диаграмма звука

Слева - калибр 7.62 Результаты однократного выстрела.

Сверху - без глушителя.

Снизу - с глушителем.

Расшифровка полученных данных

В области частот ниже 1000 Гц наблюдается падение уровня громкости (6-8дБ).

В области низкой средины - 300-800 Гц (так называемое "тело звука" - хлопок) наблюдается значительное падение уровня громкости (18-40дБ).
В области ниже 100 Гц - низкая составляющая (основа звука) - падение 3-6 дБ.
В области от 1000 до 2000 гЦ - значимых изменений не наблюдается.
В области 2000-2400 Гц наблюдается значительное падение (12дБ), наряду с локальным ростом в области 2180-2250 Гц (12 дБ).

Начиная с 3000 гЦ имеются подъемы в некоторых областях на 6-22 дБ - этот и выше этот факт может означать появление характерного "свиста", "шипения", и возможно треска. Характер звука стал менее мощным, но более сосредоточенным и резким и выделяющимся вблизи.

Согласно справочников, изменение мощности на 3 дБ означает её изменение в 2 раза.

Примечание - позднее, причина подсвистывания была установлена и устранена.

глушитель для автомата диаграмма звука

ФОТО конструкции НЕ ПРИВОДИТСЯ.

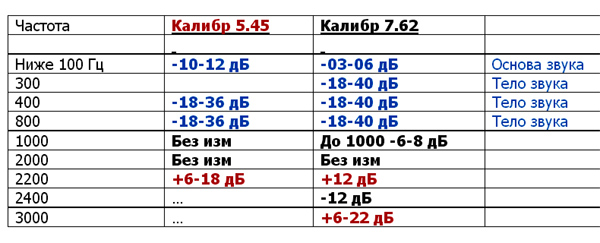

Сводная таблица результатов.

Замечания

1. Наилучшие результаты на слух были на устройстве для калибра 5.45. Это означает что наиболее слышимый звук выстрела находится в низкочастотной области ниже 200-100 гЦ.

2. Перемещение части звукового спектра в область с большей частотой, отражает 2 ошибки конструкции – (1) использование тонких рассеивающих щелей (см. ниже) и (2) одинаковую конструкцию устройства для патронов с разным количеством пороховой навески.

Справка

1. Интенсивность затухания (коэффициент поглощения) звука средних частот (порядка 1-8 кГц), при нормальном атмосферном давлении и температуре, над землей с невысокой травой, в степи - приблизительно 10-20 дБ на каждые 100 метров. Поглощение пропорционально квадрату частоты акустических волн.
2. Патрон 5.45 = навеска пороха 1.4-1.77 гр.
3. Патрон 7.62 = навеска пороха 3 гр. www.shooting-ua.com/arm-books/arm_book_56.htm
4. Один грамм пороха выделяет при сгорании 1 литр газов.

Проведенные Модернизации

1. Изменить геометрию и расположение щелевых рассеивателей – сделано.
2. Внести в конструкцию элементы стандартного компенсатора – сделано.
3. Изменить резьбу в крепеже на кал. 5.45 – сделано.
4. Изменить тип используемого фильтра – сделано.
5. Обеспечено использование корпуса переходника ( в случае отсутствия фильтра) в качестве пламегасителя- компенсатора ( без диска).

Что означают полученные результаты ? Хорошо или Плохо ? Много или мало ?

Ниже – один из новых украинских глушителей традиционной схемы ( не наш ).
http://imkas.ua/nauchnye-stati/effekt-sverkhzvukovoj-rezonansnoj-truby-v-psuzv

Цитата «Измеренная в процессе испытаний эффективность снижения уровня звука выстрела глушителя составила 32 – 34 дБ, для глушителей традиционной конструктивной схемы – 28 – 32 дБ

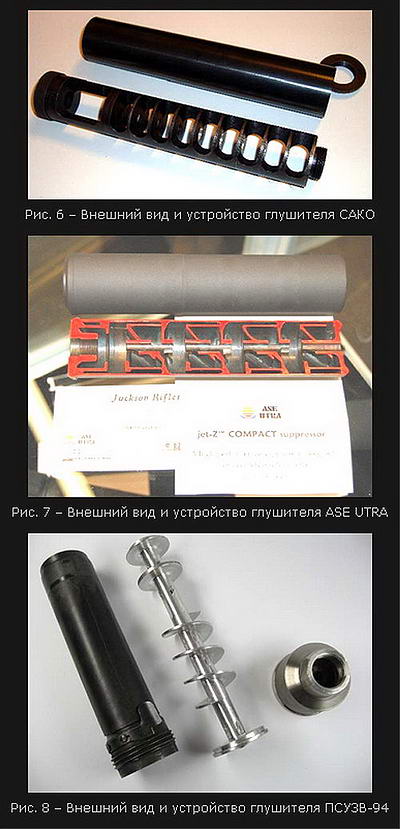

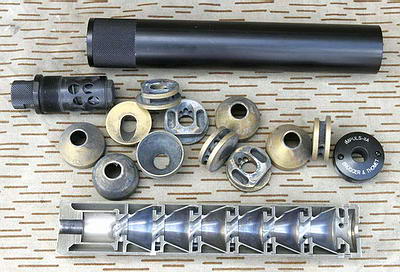

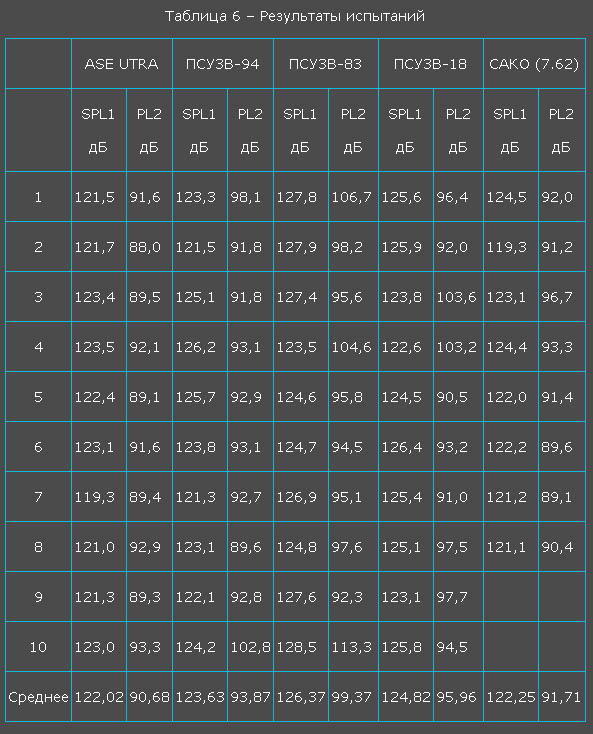

Еще ниже – фото конструкции и результаты испытаний иностранных глушителей традиционной схемы. http://imkas.ua/nauchnye-stati/ispytaniya-psuzv

глушитель конструкция

глушитель конструкция

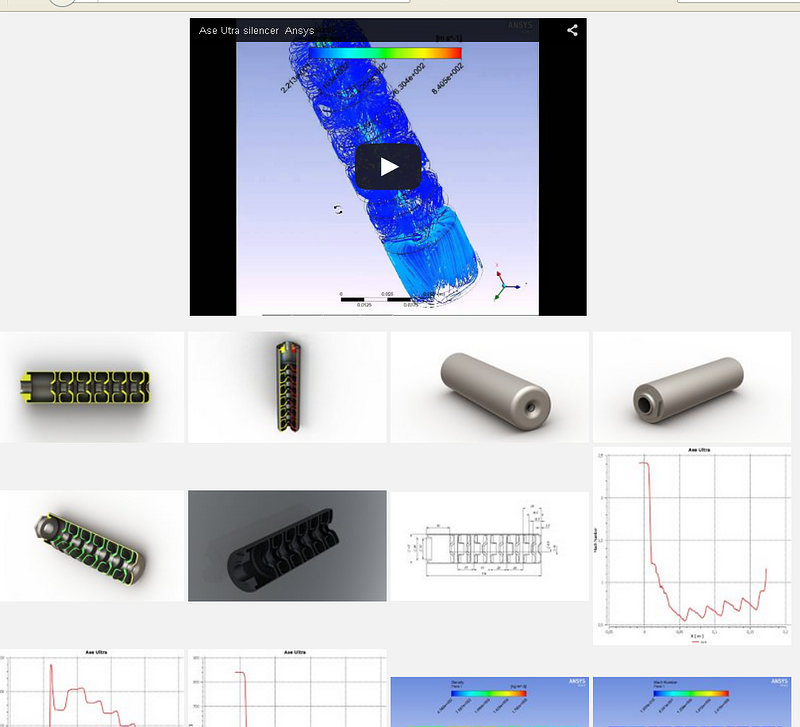

глушитель конструкция характеристики
Видим что буржуйские недешевые глушители обеспечивают снижение звука на 28-33 дБ ( хочется верить что во всем диапазоне).

Производство СССР – АПБ – снижение звука 20 дБ.
http://zbroya.com.ua/mag/2000/2000-9/2000_9_7.htm

Наше устройство, намного проще и намного дешевле, снижает звук на 18-40 дБ на основных низких частотах…. Но не везде … А надо ли это ?

И тем не менее продолжается усиленное моделирование и изготовление сложных глушителей. http://www.hamondrifle.com/ru/sravnenie

глушитель конструкция
Глушитель - Фильтр. Недостатки предлагаемой модели

1. Наличие фильтра с ресурсом выстрела не более 80 выстрелов ( данные по прежним моделям, нашу необходимо проверить). Т.е. необходимость замены. ( стоимость фильтра до 100 гривен.)
2. Перекрытие фильтром стандартной линии прицеливания. Т.е. необходимость использования дополнительных прицельных приспособлений.
3. Выгорание фильтроэлемента при стрельбе очередями и заклинивание АК.


Достоинства предлагаемой модели

1. Простота и возможность массового изготовления в малоподготовленных условиях.
2. Значительное снижение шума.
3. Возможность использования в качестве пламегасителя и компенсатора.
4. Возможность использования широкого спектра фильтров с разым внешним диаметром.
5. Возможность использования таких систем для любых видов нарезного оружия включая пистолеты.

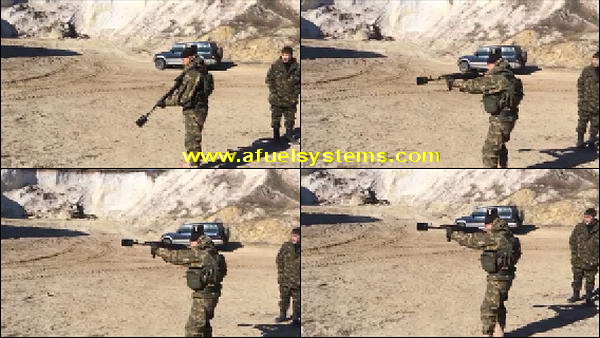

Все модели прошли проверку в реальных боевых условиях. Смешно это или нет решать не мне. Приходилось разговаривать с офицерами СА, спецназ ГРУ СССР, который " выполнял интернациональный долг в Анголе " - они использовали похожие модели ...


Я увсовершенствовал стандартное устройство, которое можно свободно купить или найти в интернете, до характеристик профессионального глушителя ( на некоторых частотах ). А что говорят некоторые специалисты ?

глушитель из масляного фильтра модифицированный лучшая конструкция

глушитель из масляного фильтра модифицированный лучшая конструкция
6. Цитата от специалистов « "полноразмерный" глушитель достаточно дорог, чтобы им вооружить каждого солдата, и довольно значительно снижает боевые возможности оружия, в частности, скорострельность (при интенсивной стрельбе эффективность почти всех современных глушителей резко снижается). Поэтому оружейниками разработана конструкция более дешевого трехкамерного надульного устройства, поглощающего часть энергии отдачи и названного "снижателем звука выстрела". Свое корявое название "снижатель" получил потому, что он действительно лишь несколько снижает громкость выстрела, но главное его достоинство - рассеивание звука, делающее определение позиции стрелка довольно непростым занятием. Кроме этого, применение этого устройства позволяет командиру легко управлять бойцами голосом, а при стрельбе в помещениях звук выстрела не так оглушает самого солдата. Это устройство гораздо дешевле классического глушителя и может применяться гораздо более массово.» http://www.shooting-ua.com/arm-books/arm_book_135.htm

Простота и возможность массового изготовления в малоподготовленных условиях...
та закончилась первая учебная задача...

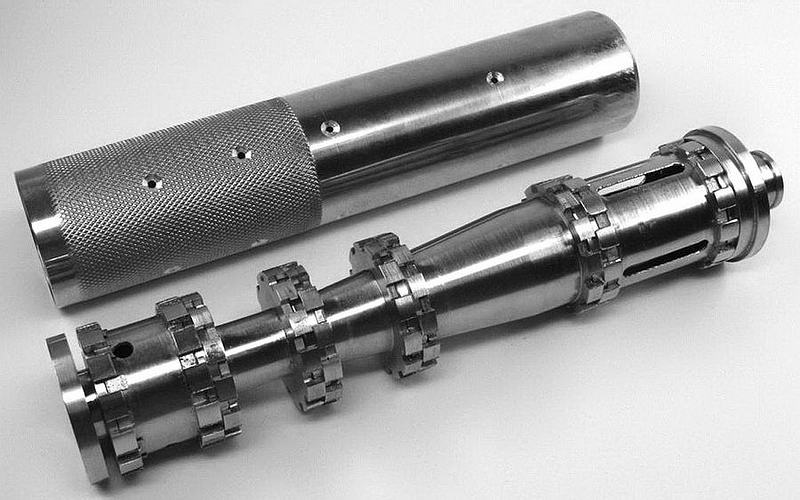

Вторая учебная задача - не удержался. Создание полномасштабного настоящего глушителя, с возможностью использования обтюраторов из разных материалов, с ними и без ... Перебрал более 100 конструкций глушителей. Выбор был сделан по критерию дешевизны и простоты в производстве. Себестоимость составила $139.

Так как не использовался титан и/или дюраль, глушитель получился тяжелым ( 1350 грамм ), но надежным, он отлично показал себя на РПК, со стандартным патроном и стрельбе очередями.

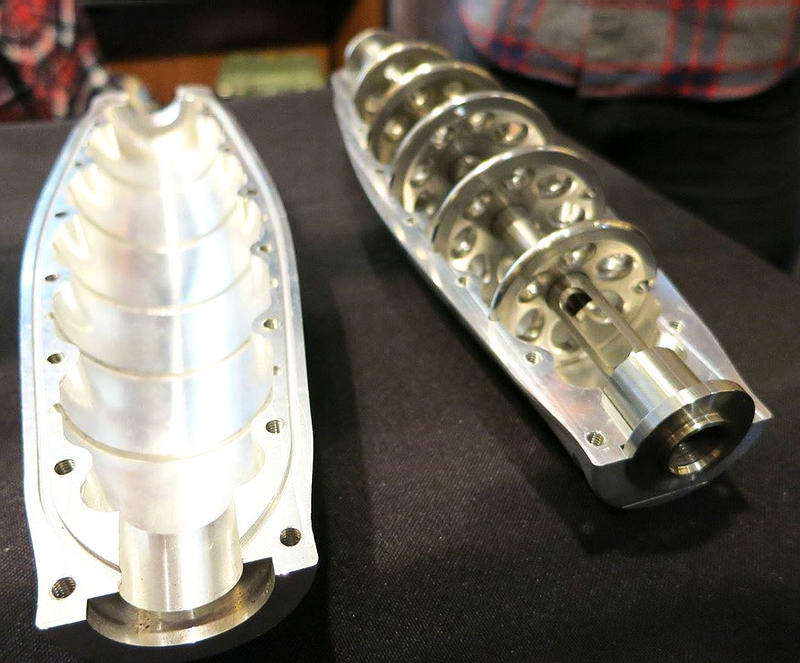

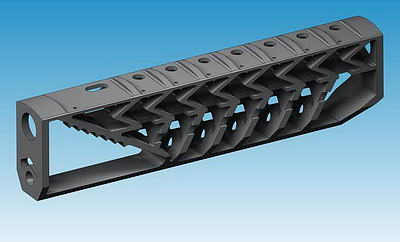

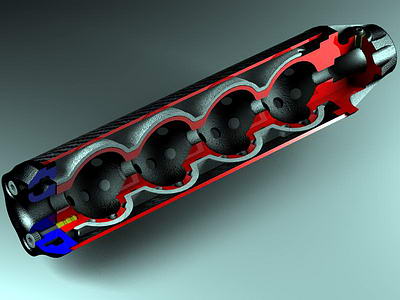

Позднее, я нашел японский концепт глушителя, стоимостью около $3500. Японец, частично, похож по идеологии, но гораздо более примитивный по конструкции и идеям, и более сложный. в изготовлении. Фото ниже...

Позже появился концепт глушителя с полным отсеканием газовой струи без использования обтюратора и механических элементов. Но без финансирования он был отложен. Таким путем стало пришло понимание некоторых принципов построения эффективных глушителей. Таким путем появилась идея и уверенность, в возможности создания малогабаритного многофункционального оригинального устройства с эффектом глушения выстрела, не внутри а на поверхности самого устройства ...

Сколько нужно от идеи до законченного устройства которое вести 130-210 грамм и выполняет сразу несколько функций ? У меня и тех кто мне помогал, на это ушло 9 месяцев. Без специализированной лаборатории, доступа к неограниченному БК, без много другого.

Но устройство получилось и его характеристики были доказаны, об этом дальше.
